Як спіральныя канічныя перадачы паляпшаюць перадачу магутнасці ў патрабавальных машынах?

Спіральныя канічныя перадачы- гэта дакладныя кампаненты трансмісіі, прызначаныя для перадачы магутнасці кручэння паміж перасякальнымі валамі, забяспечваючы плыўную, надзейную і эфектыўную працу. У параўнанні са звычайнымі прамымі канічнымі шасцярнямі, іх выгнутая геаметрыя зубоў дазваляе паступовае зачапленне зубоў, дапамагаючы знізіць вібрацыю, працоўны шум і ўдарныя нагрузкі. Гэта робіць іх асабліва каштоўнымі ў прамысловых каробках перадач, аўтамабільных сістэмах, пагрузачна-разгрузачным абсталяванні, станках, сельскагаспадарчай тэхніцы і іншых прымяненнях, дзе кампактная канструкцыя і надзейная перадача крутоўнага моманту важныя.

У гэтым кіраўніцтве тлумачацца прынцыпы працы, асноўныя перавагі, агульныя прымяненні, матэрыялы, фактары прадукцыйнасці, патрабаванні да тэхнічнага абслугоўвання і меркаванні аб набыцці спіральных канічных зубчастых перадач. У ім таксама асвятляюцца агульныя праблемы кліентаў і практычныя спосабы пазбегнуць заўчаснага зносу, празмернага шуму, перагрэву і збою трансмісіі.

Змест

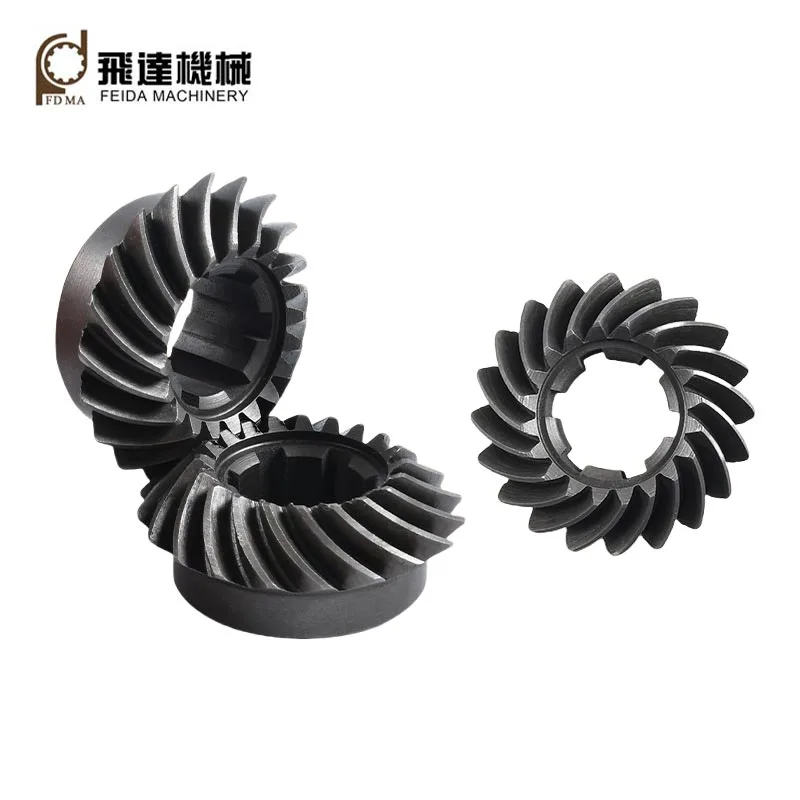

Што такое спіральныя канічныя перадачы?

Спіральныя канічныя зубчастыя перадачы - гэта канічныя зубчастыя перадачы з выгнутымі нахіленымі зуб'ямі, якія звычайна выкарыстоўваюцца для перадачы руху і крутоўнага моманту паміж валамі, размешчанымі пад вуглом, звычайна прыблізна пад 90 градусамі. Іх спіральны профіль зубоў стварае больш паступовае зачапленне паміж спалучанымі зубамі, чым прамая канічная шасцярня.

Гэты паступовы кантакт з'яўляецца адной з асноўных прычын, па якой гэтыя перадачы шырока выкарыстоўваюцца ў абсталяванні, дзе важна плаўнае кручэнне, зніжэнне вібрацыі і надзейная перадача крутоўнага моманту. Замест рэзкага зачаплення па ўсёй шырыні зуба спіральная геаметрыя дазваляе кантакту прасоўвацца па ўсёй паверхні зуба.

Для вытворцаў машын гэта можа прывесці да больш стабільнай працы, павышэння камфорту аператара і зніжэння механічных удараў. Аднак для пакупнікоў запасных частак выбар правільнай геаметрыі мае вырашальнае значэнне, таму што нават высакаякасная шасцярня можа працаваць дрэнна, калі яе характарыстыкі зубоў, памеры або спалучаныя кампаненты несумяшчальныя.

Як працуюць спіральныя канічныя перадачы?

Прынцып працы просты: адна канічная шасцярня, якую звычайна называюць шасцярнёй, прыводзіць у рух іншую канічную шасцярню. Паколькі зуб'і размешчаны на канічных паверхнях, вярчальны рух можа быць перанакіраваны ад аднаго вала да іншага пры адначасовай перадачы крутоўнага моманту.

Паколькі зачапленне зубоў з'яўляецца прагрэсіўным, спіральныя канічныя зубчастыя перадачы могуць забяспечыць больш плаўную перадачу магутнасці пры больш высокіх хуткасцях кручэння, чым многія альтэрнатывы з прамымі зубамі. Правільнае выраўноўванне застаецца важным. Няправільнае размяшчэнне вала, няправільны люфт або недастатковая змазка могуць значна паменшыць гэтыя перавагі.

Якія асноўныя перавагі спіральных канічных зубчастых перадач?

Гэтыя перавагі асабліва каштоўныя, калі абсталяванне працуе бесперапынна. Зніжэнне вібрацыі і кантраляванае зачапленне зубоў могуць дапамагчы абараніць падшыпнікі, валы і іншыя злучаныя кампаненты ад непатрэбнага механічнага ўздзеяння.

Дзе звычайна выкарыстоўваюцца спіральныя канічныя перадачы?

Спіральныя канічныя перадачы выкарыстоўваюцца ў многіх механічных сістэмах, якія патрабуюць надзейнай вуглавой перадачы сілы. Іх спалучэнне плыўнага зачаплення, кампактнай канструкцыі і магчымасці апрацоўкі крутоўнага моманту робіць іх карыснымі як для стандартных, так і для спецыялізаваных машын.

Якія фактары маюць значэнне пры выбары спіральных канічных шасцярняў?

Выбар шасцярні, заснаваны толькі на знешнім дыяметры або цане, з'яўляецца звычайнай памылкай пры куплі. Шасцярня павінна адпавядаць поўнай трансмісійнай сістэме. Перш чым запытваць прапанову, вытворцы машын і тэхнічныя службы павінны падрыхтаваць асноўныя працоўныя параметры.

• Перадаткавае стаўленне:Пацвердзіце неабходнае суадносіны паміж хуткасцю ўваходу і выхаду.
• Крутоўны момант:Вызначце нармальныя, пікавыя і патэнцыйныя ўдарныя нагрузкі.
• Хуткасць кручэння:Больш высокія хуткасці прад'яўляюць вялікія патрабаванні да дакладнасці, балансіроўцы і змазцы.
• Кут націску:Тэхнічныя характарыстыкі рыштунку павінны быць сумяшчальныя з яго спалучаным кампанентам.
• Спіральны кут:Гэта ўплывае на зачапленне зубоў, размеркаванне нагрузкі і працоўныя характарыстыкі.
• Памеры рыштунку:Памер адтуліны, знешні дыяметр, шырыня тарца і мантажныя памеры павінны адпавядаць машыне.
• матэрыял:Патрабаванні да матэрыялаў і тэрмаапрацоўкі павінны адлюстроўваць эксплуатацыйную нагрузку і чаканы тэрмін службы.
• Экалагічныя ўмовы:Пыл, вільгаць, тэмпература і каразійныя ўмовы могуць уплываць на патрабаванні да матэрыялаў і апрацоўкі паверхні.
• Люфт:Правільны зазор неабходны для бесперабойнай працы і кіравання цеплавым пашырэннем.

Як матэрыялы і вытворчасць уплываюць на прадукцыйнасць рыштунку?

Прадукцыйнасць перадач залежыць не толькі ад геаметрыі зуба, але і ад выбару матэрыялу, дакладнасці апрацоўкі і тэрмічнай апрацоўкі. Прамысловыя спіральныя канічныя зубчастыя перадачы часта павінны вытрымліваць шматразовыя кантактныя нагрузкі, сілы выгібу і ваганні нагрузак на працягу працяглых перыядаў працы.

Звычайныя матэрыялы перадач ўключаюць легаваныя сталі і іншыя тэхнічныя матэрыялы, выбраныя ў адпаведнасці з патрабаваннямі да нагрузкі, хуткасці, навакольнага асяроддзя і кошту. Тэрмічная апрацоўка можа палепшыць цвёрдасць, зносаўстойлівасць і стомленасць, у той час як дакладная механічная апрацоўка дапамагае дасягнуць дакладнай геаметрыі зубоў і належнага кантакту.

Якасць вытворчасці становіцца асабліва важнай для высакахуткасных або высоканагружаных прыкладанняў. Невялікія адхіленні памераў могуць паўплываць на кантакт зубоў, люфт, вібрацыю і шум. Такім чынам, надзейны вытворца павінен мець магчымасць кантраляваць крытычныя памеры і падтрымліваць нязменную якасць прадукцыі ў розных партыях.

Jinjiang Feida Machinery Co., Ltd.спецыялізуецца на кампанентах перадач машын і можа падтрымліваць кліентаў, якім патрэбныя надзейныя рашэнні перадач для розных механічных прымянення. Для індывідуальных патрабаванняў тэхнічныя чарцяжы, памеры, характарыстыкі матэрыялаў і ўмовы эксплуатацыі павінны быць абмеркаваны перад вытворчасцю.

Як правільнае абслугоўванне можа падоўжыць тэрмін службы рыштунку?

Нават якасна вырабленае абсталяванне можа заўчасна выйсці з ладу, калі занядбаць устаноўкай або абслугоўваннем. Многія праблемы з шасцярнямі ўзнікаюць не з-за самой канструкцыі зуба, а з-за забруджвання, зрушэння, недастатковай змазкі або празмернай нагрузкі.

1. Выкарыстоўвайце адпаведную змазку.Выбірайце змазку ў адпаведнасці з канструкцыяй рэдуктара, хуткасцю працы, тэмпературай і рэкамендацыямі вытворцы.
2. Праверце выраўноўванне.Зрушэнне вала можа сканцэнтраваць нагрузку на пэўных частках зубоў і паскорыць знос.
3. Люфт манітора.Празмерны або недастатковы люфт можа спрыяць шуму, вылучэнню цяпла і пашкоджанню зубоў.
4. Трымайце сістэму ў чысціні.Іншародныя часціцы могуць пашкодзіць паверхні прэцызійных зубоў і паскорыць абразіўны знос.
5. Праверце незвычайны шум.Змены ў гуку або вібрацыі могуць паказваць на знос, няправільны кантакт або праблемы са змазкай.
6. Пазбягайце перагрузак.Паўторная праца, якая перавышае запланаваны крутоўны момант, можа выклікаць выгіб зубоў або стомленасць паверхні.
7. Сачыце за тэмпературай.Анамальна высокія тэмпературы могуць сведчыць аб празмерным трэнні, дрэннай змазцы або іншых праблемах трансмісіі.

Планавая праверка асабліва важная для абсталявання, якое працуе бесперапынна або пры зменных нагрузках. Ранняе выяўленне ненармальнага зносу, як правіла, менш затратнае, чым замена ўсёй каробкі перадач або ліквідацыя непрадбачаных прыпынкаў вытворчасці.

Спіральныя канічныя перадачы супраць прамых канічных перадач

Абодва тыпу перадач прызначаны для перадачы руху паміж перасякальнымі валамі, але іх геаметрыя зубоў стварае розныя працоўныя характарыстыкі.

Правільны выбар у канчатковым рахунку залежыць ад умоў эксплуатацыі машыны, а не проста ад выбару больш дасканалай канструкцыі. Патрабаванні да прымянення заўсёды павінны вызначаць канфігурацыю перадач.

Якіх распаўсюджаных памылак пакупнікам варта пазбягаць?

Набыццё рыштунку можа ўскладняцца, калі пакупнікі сканцэнтраваны на адной спецыфікацыі. Некалькі памылак, якіх можна пазбегнуць, могуць прывесці да нізкай прадукцыйнасці або праблем з сумяшчальнасцю.

Прафесійны пастаўшчык павінен быць гатовы разглядаць тэхнічныя патрабаванні, а не проста прапаноўваць прадукцыю на аснове аднаго вымярэння. Такі падыход асабліва важны для праектаў OEM, замены і індывідуальных машын.

Часта задаюць пытанні пра спіральныя канічныя зубчастыя перадачы

Выснова: стварэнне больш надзейнай сістэмы перадачы

Спіральныя канічныя зубчастыя перадачы забяспечваюць эфектыўнае рашэнне для машын, якім неабходна перанакіроўваць сілу кручэння паміж валамі, якія перасякаюцца, захоўваючы плыўную і надзейную працу. Іх геаметрыя спіральных зубоў можа дапамагчы палепшыць кантактныя характарыстыкі, паменшыць механічныя ўдары і падтрымаць стабільную перадачу крутоўнага моманту.

Аднак сама па сабе якасць перадач не вызначае прадукцыйнасць трансмісіі. Правільнае спалучэнне геаметрыі, памераў, матэрыялу, тэрмічнай апрацоўкі, дакладнасці вытворчасці, змазкі і ўстаноўкі вельмі важна. Такім чынам, пакупнікі павінны ацэньваць поўнае працоўнае асяроддзе, а не выбіраць рыштунак выключна па памеры або цане.

Для вытворцаў, інтэгратараў абсталявання і пакупнікоў запасных частак праца з дасведчаным пастаўшчыком можа спрасціць пацвярджэнне спецыфікацый і знізіць рызыку праблем з сумяшчальнасцю.Jinjiang Feida Machinery Co., Ltd.можа працаваць з кліентамі над патрабаваннямі да перадач машын і індывідуальнымі рашэннямі перадач на аснове тэхнічных чарцяжоў, узораў і спецыфікацый прымянення.
