Шліцавыя валы

Створаныя на заводзе Feida Machinery, шліцаватыя валы ўяўляюць сабой механічныя кампаненты, якія маюць выступы або зубцы і функцыянуюць шляхам зачаплення з канаўкамі ў спалучаных кампанентах, перадаючы крутоўны момант на спалучаныя кампаненты. Акрамя перадачы крутоўнага моманту, яны таксама выконваюць такія функцыі, як паглынанне перакосаў, павышэнне трываласці, памяншэнне вібрацыі і шуму, спрашчэнне зборкі і разборкі, восевая рассоўныя і інш. Наша серыя шпліцавых валаў уключае Прастакутны шлицевой валіЭвольвентны шлицевой вал.

Асноўны параметр:

Модуль: M0,5-5

Ацэнка дакладнасці: ISO/DIN 6-10

Колькасць зубоў: чым больш зубоў, тым вышэй грузападымальнасць

Кут націску: агульныя значэнні - 30, 37,5 і 45 градусаў.

Меншы кут націску дае больш высокую грузападымальнасць; большыя куты лепш падыходзяць для слізгальных злучэнняў.

Дыяметр кроку: тэарэтычная базавая акружнасць.

Два распаўсюджаных тыпу:

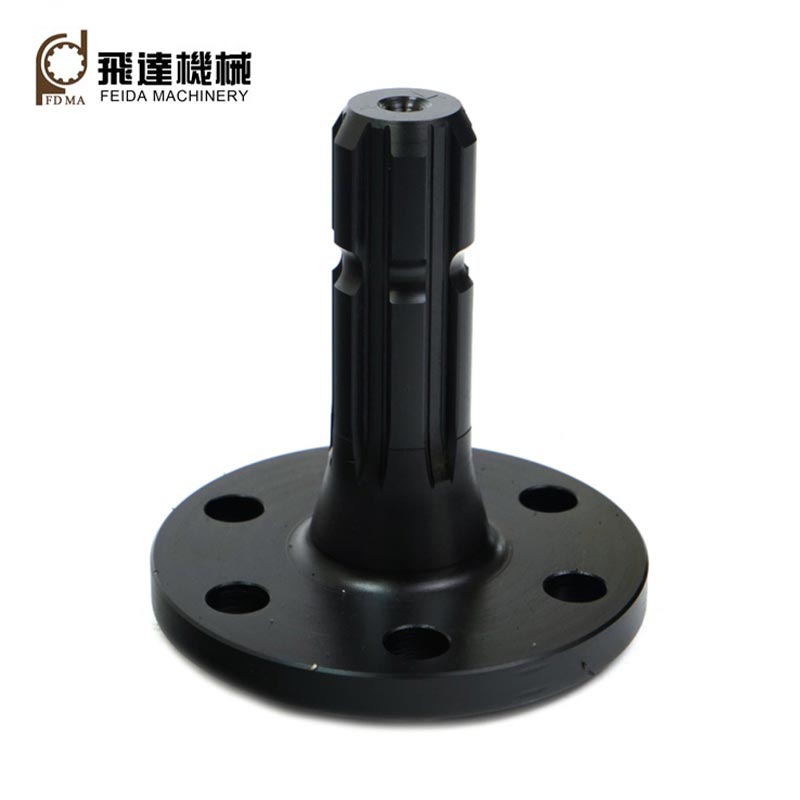

1. Прастакутныя шліцаватыя валы: з-за іх прамых зубоў з прастакутнымі (плоскімі) вяршынямі і карэньчыкамі яны маюць такія перавагі, як простая канструкцыя, нізкі кошт вытворчасці і лёгкая апрацоўка і праверка.

2. Эвольвентныя шліцаватыя валы: яны маюць эвольвентныя крывыя (падобныя на зуб'і шасцярэнькі), закругленыя карэньчыкі зубоў, аднастайны крок, што прыводзіць да функцыі самацэнтравання, высокую грузападымальнасць, высокую трываласць і ўзаемазаменнасць.

Ужыванне:

Эвольвентные шлицевые валы падыходзяць для злучэнняў з вялікімі нагрузкамі, высокімі патрабаваннямі да дакладнасці цэнтроўкі і вялікімі габарытамі. Як правіла, яны выкарыстоўваюцца ў шырокім спектры прымянення, такіх як аўтамабільныя сістэмы трансмісіі, механізмы рулявога кіравання, лодачныя рухавікі, прапелерныя сістэмы, лябёдкі, авіяцыйныя рухавікі, каробкі перадач, дыферэнцыялы, раздатачныя скрынкі і г.д.

Пасля больш чым 30 гадоў распрацоўкі ў Feida Machinery зараз ёсць тры заводы: адзін для кампанентаў механічнай перадачы, адзін для індывідуальных прэцызійных дэталяў і адзін для дэталяў з ліставога металу. Мы можам вырабляць высакаякасныя шліцавыя валы з выкарыстаннем метадаў апрацоўкі шліцавых валаў з ЧПУ (напрыклад, фрэзераванне, фармоўка, працяжка, шліфоўка і г.д.) і высакаякаснай сыравіны. (напрыклад, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 і г.д.).
