Што робіць металічныя прамыя канічныя шасцярні надзейнымі для прамысловай перадачы энергіі?

2026-09-18 0 Пакіньце мне паведамленне

Металічныя прамыя канічныя шасцярнігэта кампактныя механічныя кампаненты, прызначаныя для перадачы вярчальнага руху і крутоўнага моманту паміж перасякальнымі валамі, звычайна там, дзе патрабуецца змена кірунку перадачы. Іх прамая геаметрыя зубоў дае ім адносна простую канструкцыю і робіць іх прыдатнымі для многіх прамысловых механізмаў, дзе важныя надзейная перадача энергіі, кампактная ўстаноўка, кантралюемы кошт вытворчасці і простае абслугоўванне.

Для пакупнікоў, аднак, выбар падыходнай перадачы ўключае ў сябе значна больш, чым выбар дыяметра або колькасці зубоў. Марка матэрыялу, цвёрдасць, перадаткавае стаўленне, вугал націску, размяшчэнне вала, дакладнасць зуб'яў, шырыня паверхні, рабочая хуткасць, змазка, дакладнасць мантажу і чаканая нагрузка - усё гэта ўплывае на фактычную прадукцыйнасць. У гэтым кіраўніцтве тлумачацца асноўныя меркаванні ў практычным плане і паказваецца, як правільна падабранае рыштунак можа дапамагчы паменшыць дачасны знос, празмерны шум, неадпаведнасць памераў і непрадбачаныя выдаткі на тэхнічнае абслугоўванне.

Змест

Што такое металічныя прамыя канічныя шасцярні
Асноўныя структурныя асаблівасці
Меркаванні па матэрыялах і тэрмаапрацоўцы
Як дызайн уплывае на прадукцыйнасць
Прамысловыя прымянення
Што пакупнікі павінны праверыць перад замовай
Вытворчасць і кантроль якасці
Агульныя праблемы і іх прычыны
Прамыя канічныя і спіральныя канічныя перадачы
Індывідуальныя металічныя прамыя канічныя шасцярні
Часта задаюць пытанні
Заключэнне

1. Што такое металічныя прамыя канічныя шасцярні

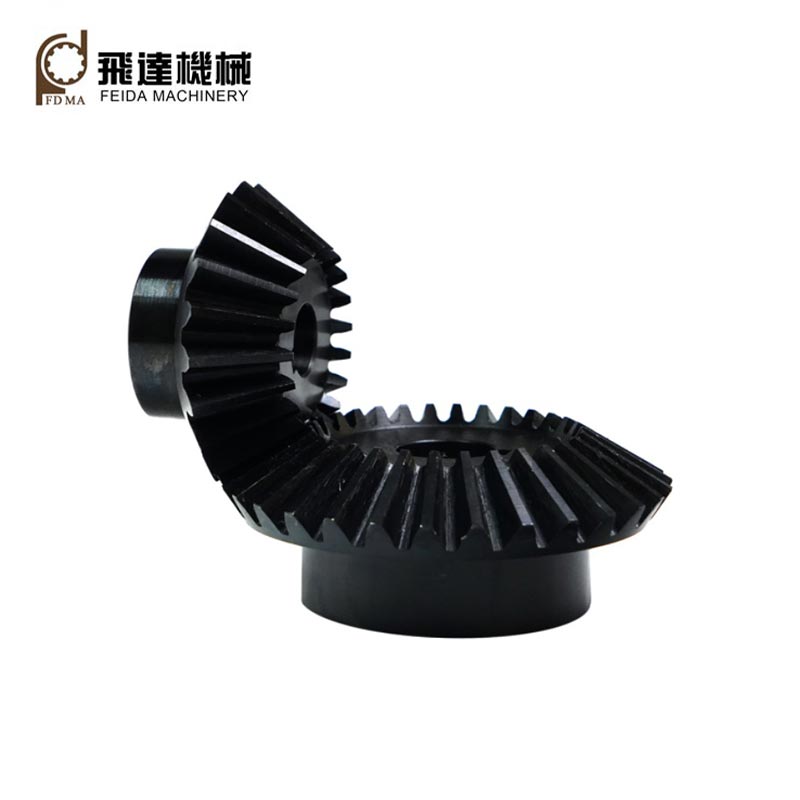

Металічныя прамыя канічныя шасцярні - гэта канічныя шасцярні з прамымі зубцамі, размешчанымі ўздоўж паверхні крокавага конусу. Калі пара канічных шасцярняў зачапляецца, яны могуць перадаваць рух паміж перасякальнымі валамі, адначасова змяняючы кірунак перадачы магутнасці.

У параўнанні з цыліндрычнымі цыліндрычнымі шасцярнямі, геаметрыя канічнай шасцярні больш трохмерная, таму што памеры яе зубоў змяняюцца па шырыні тарца. Форма зуба, конус кроку, вугал вала, шырыня тарца, люфт і месца ўстаноўкі павінны разглядацца як цэласная сістэма, а не як асобныя памеры.

Прамыя канічныя перадачы асабліва прывабныя, калі прымяненне не патрабуе плыўнага высакахуткаснага зачаплення, звязанага з больш складанымі канструкцыямі з выгнутымі зубцамі. Іх адносна простае размяшчэнне зубоў таксама можа быць выгадным для некаторых механічных сістэм з нізкай і ўмеранай хуткасцю, кампактнага абсталявання, прывадаў машын і прымянення замены.

Ключавы момант: Прамая канічная шасцярня павінна вызначацца ў адпаведнасці з поўнай сістэмай трансмісіі, а не проста знешнім дыяметрам або колькасцю зубоў.

2. Асноўныя структурныя асаблівасці

Надзейнае рыштунак пачынаецца з дакладнага разумення яго геаметрыі. Некалькі параметраў непасрэдна ўплываюць на сумяшчальнасць, грузападымальнасць і ўстаноўку.

Параметр	Чаму гэта важна	Клопат пакупніка
Падлік зубоў	Уплывае на перадаткавае стаўленне і геаметрыю.	Павінна адпавядаць спарвання рыштунку.
Дыяметр кроку	Вызначае асноўныя памеры перадач.	Важнае месца для ўстаноўкі.
Шырыня асобы	Ўплывае на кантакт зубоў і размеркаванне нагрузкі.	Павінна адпавядаць меркаванай нагрузцы.
Кут вала	Вызначае ўзаемную арыентацыю валаў.	Крытычны для сумяшчальнасці спарвання.
Люфт	Забяспечвае неабходны працоўны зазор.	Празмерны або недастатковы люфт можа стварыць праблемы.

3. Меркаванні па матэрыялах і тэрмаапрацоўцы

Выбар матэрыялу - адно з самых важных рашэнняў пры куплі металічных шасцярняў. Рэдуктар, які выкарыстоўваецца ў маланагружаным упаковачным механізме, мае зусім іншыя патрабаванні ад рэдуктара, які бесперапынна працуе з вялікім крутоўным момантам.

Агульныя інжынерныя варыянты ўключаюць вугляродзістую сталь, легаваную сталь, нержавеючую сталь і іншыя спецыялізаваныя маркі металаў. Адпаведны матэрыял залежыць ад нагрузкі, працоўнага асяроддзя, уздзеяння карозіі, хуткасці, чаканага тэрміну службы, спосабу вытворчасці і даступнай тэрмічнай апрацоўкі.

Вугляродзістай сталі:Часта разглядаецца для недарагіх механічных прыкладанняў, дзе прад'яўляюцца ўмераныя патрабаванні да прадукцыйнасці.
легаваная сталь:Падыходзіць, калі патрабуецца больш высокая трываласць, зносаўстойлівасць або магчымасць тэрмічнай апрацоўкі.
Нержавеючая сталь:Карысна, калі ўстойлівасць да карозіі з'яўляецца важным фактарам.
Тэрмаапрацаваная сталь:Можа забяспечыць больш цвёрдую рабочую паверхню, захоўваючы адпаведныя ўласцівасці стрыжня, калі належным чынам вызначана.

Тэрмічная апрацоўка ніколі не павінна выбірацца незалежна ад канструкцыі шасцярні. Цвёрдасць, глыбіня корпуса, калі гэта дастасавальна, уласцівасці стрыжня, стабільнасць памераў і наступныя патрабаванні да аздаблення - усё гэта трэба разглядаць разам.

4. Як дызайн уплывае на прадукцыйнасць

Прадукцыйнасць перадач вызначаецца ўзаемадзеяннем паміж геаметрыяй, матэрыялам, дакладнасцю вырабу, устаноўкай, змазкай і ўмовамі эксплуатацыі. Тэарэтычна прыдатная шасцярня ўсё яшчэ можа працаваць дрэнна, калі спалучаныя кампаненты няправільна выраўнаваны.

Нагрузка

Крутоўны момант і магутнасць перадачы вызначаюць неабходную трываласць зуб'я і габарытныя памеры шасцярні.

хуткасць

Больш высокая рабочая хуткасць можа павялічыць адчувальнасць да дакладнасці зубоў, вібрацыі, змазкі і балансіроўкі.

Выраўноўванне

Няправільнае выраўноўванне вала або корпуса можа стварыць няроўны кантакт і паскорыць знос зубоў.

Змазка

Правільны выбар змазкі і абслугоўванне дапамагаюць паменшыць трэнне, цяпло і пашкоджанне паверхні.

5. Прамысловае прымяненне

Металічныя прамыя канічныя шасцярні можна знайсці ў механічных сістэмах, якія маюць патрэбу ў вуглавой перадачы магутнасці без вельмі складанай канфігурацыі перадач.

Прамысловыя машыны і трансмісійныя вузлы
Пагрузачна-разгрузачнае абсталяванне
Ўпаковачныя машыны
Канвеерныя сістэмы
Сельскагаспадарчая тэхніка
Станкі і дапаможныя механізмы
Аўтамабільныя і звязаныя з транспартнымі сродкамі механічныя сістэмы
Апаратура перадачы электраэнергіі агульнага прызначэння
Індывідуальныя механічныя вузлы

Прыдатнасць прамых канічных зубчастых перадач залежыць ад рэальных умоў эксплуатацыі. Праграмы з высокімі патрабаваннямі да высокай хуткасці і нізкага ўзроўню шуму могуць патрабаваць іншай канфігурацыі канічных зубчастых перадач, у той час як больш простыя сістэмы могуць выйграць ад простай геаметрыі прамых зубоў.

6. Што пакупнікі павінны праверыць перад замовай

Многія праблемы пры куплі ўзнікаюць з-за таго, што пакупнік паказвае толькі назву прадукту і асноўны дыяметр. Для замены або нестандартнай перадачы вытворцу патрабуецца дастаткова інфармацыі, каб прайграць запланаваныя адносіны перадачы.

Колькасць зуб'яў на шасцярні і шасцярні
Неабходнае перадаткавае стаўленне
Інфармацыя пра крок або модуль
Кут націску і адпаведная геаметрыя
Вугал вала
Вонкавы дыяметр і шырыня грані
Патрабаванні да дыяметра адтуліны і канаўкі
Неабходны матэрыял
Патрабаванні да тэрмаапрацоўкі
Працоўная хуткасць і крутоўны момант
Мантажныя памеры
Неабходная колькасць і графік вытворчасці
Агляд і патрабаванні да памераў

Пры наяўнасці арыгінальнага рыштунку прадастаўленне чарцяжа, узору, фатаграфій з вымярэннямі або поўнай спецыфікацыі рыштунку можа значна паменшыць колькасць памылак сувязі. Для праектаў замены інфармацыя аб спалучанай перадачы не менш важная, таму што дзве перадачы павінны быць сумяшчальныя як пара.

7. Вытворчасць і кантроль якасці

Якасць вытворчасці непасрэдна ўплывае на кантакт з зубамі, кансістэнцыю памераў, паводзіны пры хадзе і тэрмін службы. Прамыя канічныя зубчастыя перадачы маюць канічную геаметрыю, таму кантроль формы зуба і адпаведных памераў патрабуе адпаведнага абсталявання, інструментаў, метадаў вымярэння і кіравання працэсам.

Надзейны вытворчы працэс звычайна ўключае праверку матэрыялу, падрыхтоўку нарыхтовак, нарэзку зубоў, тэрмічную апрацоўку, калі неабходна, аздабленне, праверку памераў і канчатковую праверку якасці. У залежнасці ад прымянення праверка можа ахопліваць памеры зубоў, біццё, люфт, памеры адтулін, цвёрдасць, стан паверхні і характарыстыкі спалучэння.

Для індывідуальных прамысловых заказаў пакупнікі таксама павінны спытаць, як зацвярджаюцца ўзоры вытворчасці і як падтрымліваецца паслядоўнасць памераў падчас серыйнай вытворчасці. Пастаўшчык, здольны дакладна паведаміць пра чарцяжы, допускі, матэрыялы і патрабаванні да праверкі, можа дапамагчы прадухіліць дарагую пераробку.

8. Агульныя праблемы і іх прычыны

Назіраная праблема	Магчымая прычына	Рэкамендуемая праверка
Ненармальны шум	Дрэннае выраўноўванне, непрыдатны кантакт, празмерны зазор або ўмовы эксплуатацыі.	Праверце мацаванне, люфт, змазку і кантакт зубоў.
Хуткі знос зубоў	Высокая нагрузка, недастатковая змазка, забруджванне або неадпаведная цвёрдасць.	Праверце нагрузку, змазку, матэрыял і стан паверхні.
Няроўны кантакт	Несоосность вала або неадпаведнасць памераў.	Праверце месца мацавання і памеры шасцярні.
Заўчасная няўдача	Перагрузка, ударная нагрузка, няправільны матэрыял або недастатковы канструктыўны запас.	Пералічыце ўмовы эксплуатацыі і праглядзіце характарыстыкі перадач.

9. Прамыя канічныя і спіральныя канічныя перадачы

Прамыя і спіральныя канічныя шасцярні перадаюць магутнасць паміж перасякальнымі валамі, але геаметрыя іх зубоў адрозніваецца. У прамых канічных зубчастых перадач выкарыстоўваюцца прамыя канічныя зуб'і, у той час як у спіральных канічных перадач выкарыстоўваюцца выгнутыя зуб'і.

Асаблівасць	Прамая канічная шасцярня	Спіральная канічная шасцярня
Форма зуба	Прамы	Выгнуты
Складанасць вырабу	Увогуле прасцей	Увогуле больш складана
Тыповая сіла нанясення	Шмат сістэм з нізкай і сярэдняй хуткасцю	Часта выбіраюцца для патрабавальных бесперабойнай працы прыкладанняў
Эксплуатацыйныя характарыстыкі	Простае і непасрэднае зачапленне зубоў	Больш паступовае ўцягванне зубоў

Адпаведная канфігурацыя залежыць ад хуткасці, нагрузкі, патрабаванняў да ўзроўню шуму, прасторы для ўстаноўкі, вытворчых магчымасцей і агульных патрабаванняў да сістэмы. Такім чынам, шасцярню трэба выбіраць у залежнасці ад машыны, а не параўноўваць стылі зубоў паасобку.

10. Індывідуальныя металічныя прамыя канічныя шасцярні

Стандартныя перадачы зручныя, калі наяўныя памеры адпавядаюць машыне. Тым не менш, многія прамысловыя праекты патрабуюць індывідуальных перадач, таму што даступная прастора для ўстаноўкі, размяшчэнне вала, нагрузка, мантажны інтэрфейс або памеры замены не з'яўляюцца стандартнымі.

Кампанія Jinjiang Feida Machinery Co., Ltd. можа быць разгледжана для праектаў, якія патрабуюць індывідуальных металічных кампанентаў перадач на аснове інжынерных чарцяжоў, узораў, патрабаванняў да памераў або інфармацыі аб прымяненні. Для пакупнікоў B2B найбольш карыснай адпраўной кропкай з'яўляецца поўная тэхнічная спецыфікацыя, а не проста запыт цаны на "прамыя канічныя шасцярні".

Практычная налада

Звяртаючыся да вытворцы, падрыхтуйце:

Чарцяжы перадач або файлы САПР
Колькасць зубоў і перадаткавае стаўленне
Інфармацыя пра модуль або крок
Кут вала і мантажныя памеры
Патрабаванні да матэрыялаў і цвёрдасці
Працоўны момант і частата кручэння
Неабходная колькасць
Прыкладное асяроддзе
Патрабаванні да праверкі і допуску
Планавы графік дастаўкі

Гэтая інфармацыя дазваляе вытворцу ацаніць, ці сумяшчальныя прапанаваная канструкцыя, матэрыял, спосаб апрацоўкі і патрабаванні да якасці з меркаваным прымяненнем.

11. Часта задаюць пытанні

Ці падыходзяць металічныя прамыя канічныя шасцярні для прамысловага абсталявання?

так. Іх можна выкарыстоўваць у многіх прамысловых сістэмах трансмісіі, дзе патрабуюцца перасякальныя валы і вуглавая перадача магутнасці. Прыдатнасць залежыць ад фактычнага крутоўнага моманту, хуткасці, працоўнага цыклу, выраўноўвання, патрабаванняў да шуму і ўмоў навакольнага асяроддзя.

Які матэрыял звычайна выкарыстоўваецца для металічных канічных шасцярняў?

Вугляродзістыя сталі і легаваныя сталі з'яўляюцца звычайным выбарам, у той час як нержавеючая сталь і іншыя спецыялізаваныя матэрыялы могуць быць выбраны для пэўных умоў. Адпаведны клас павінен быць вызначаны ў залежнасці ад нагрузкі, зносу, карозіі, тэрмічнай апрацоўкі і патрабаванняў да вытворчасці.

Ці можна наладзіць прамыя канічныя перадачы?

так. Налада можа ўключаць у сябе колькасць зубоў, модуль, памеры, адтуліну, канаўку, вугал вала, матэрыял, цвёрдасць, допускі і іншыя патрабаванні да інтэрфейсу. Інжынерныя чарцяжы або ўзоры могуць зрабіць працэс налады больш дакладным.

Як можна паменшыць шум перадач?

На шум можа ўплываць дакладнасць зубоў, люфт, выраўноўванне, стан паверхні, змазка, хуткасць кручэння і калянасць мацавання. Неабходна праверыць поўны вузел трансмісіі, а не меркаваць, што за гэта адказвае толькі шасцярня.

Якую інфармацыю я павінен падаць, запытваючы прапанову?

Прадстаўце чарцяжы або ўзоры, калі гэта магчыма, разам з колькасцю зубцоў, модулем або крокам, памерамі, матэрыялам, цвёрдасцю, вуглом вала, дэталямі адтулін, умовамі эксплуатацыі, колькасцю і патрабаваннямі да праверкі. Больш поўная тэхнічная інфармацыя, як правіла, робіць цытаты і вытворчую сувязь больш эфектыўнай.

Як доўга можа працаваць металічная канічная шасцярня?

Тэрмін службы істотна адрозніваецца ў залежнасці ад нагрузкі, хуткасці, матэрыялу, тэрмічнай апрацоўкі, змазкі, выраўноўвання, забруджвання, працоўнага цыкла і дакладнасці вытворчасці. Не існуе універсальнай лічбы тэрміну службы, якая прымяняецца да кожнага прымянення перадач.

12. Заключэнне

Металічныя прамыя канічныя зубчастыя перадачы застаюцца практычным рашэннем для механічных сістэм, якім патрэбна надзейная вуглавая перадача магутнасці праз перасякальныя валы. Іх адносна простая геаметрыя зубоў робіць іх карыснымі для шырокага дыяпазону машын, асабліва калі прымяненне робіць большы ўпор на надзейную трансмісію, кампактную ўстаноўку, кантраляваныя патрабаванні да вытворчасці і рамонтапрыдатнасць, чым на вельмі ціхую працу на высокай хуткасці.

Для пакупнікоў самым важным крокам з'яўляецца адпаведнасць спецыфікацый рыштунку рэальным умовам працы. Колькасць зубоў, геаметрыя, матэрыял, цвёрдасць, шырыня паверхні, вугал вала, хуткасць, крутоўны момант, выраўноўванне, змазка і вытворчыя допускі - усё гэта неабходна ўлічваць перад пачаткам вытворчасці.

Незалежна ад таго, патрэбныя вам запасныя кампаненты, вытворчыя партыі або спецыяльна распрацаваныя дэталі трансмісіі, выразная тэхнічная сувязь можа дапамагчы паменшыць праблемы сумяшчальнасці і непатрэбныя выдаткі на распрацоўку.Jinjiang Feida Machinery Co., Ltd.можа працаваць з кліентамі па індывідуальным патрабаванням да рыштунку на аснове спецыфікацый праекта і патрэб прыкладанняў.

Патрэбны спецыяльныя металічныя прамыя канічныя шасцярні?

Падзяліцеся сваім чарцяжом, узорам, памерамі, патрабаваннямі да матэрыялаў або дэталямі прымянення з Jinjiang Feida Machinery Co., Ltd. Наша каманда можа дапамагчы ацаніць спецыфікацыі і абмеркаваць падыходнае індывідуальнае рашэнне перадач для вашага абсталявання. Звяжыцеся з намі.
