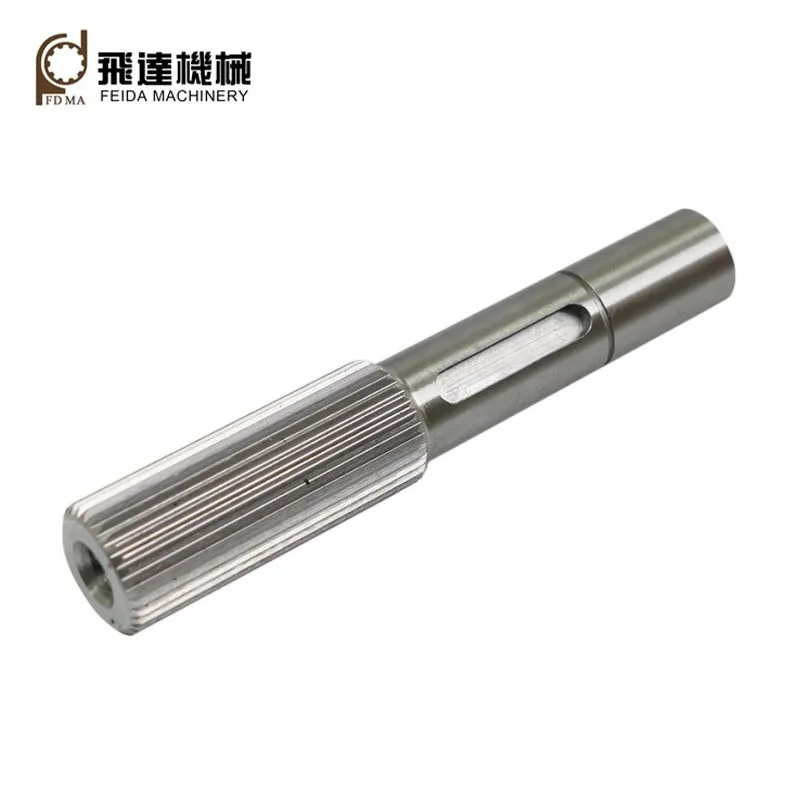

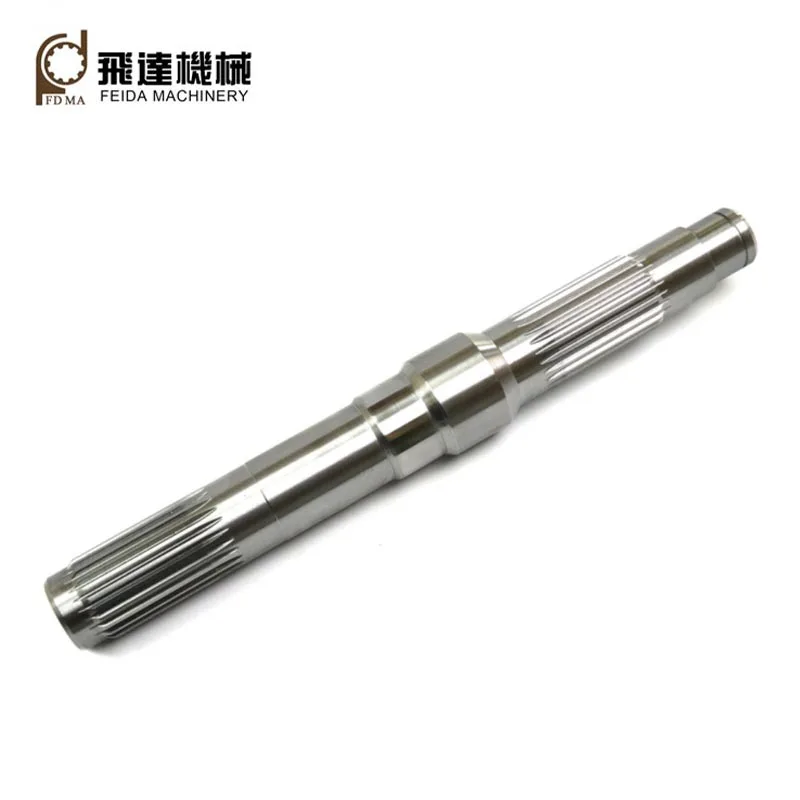

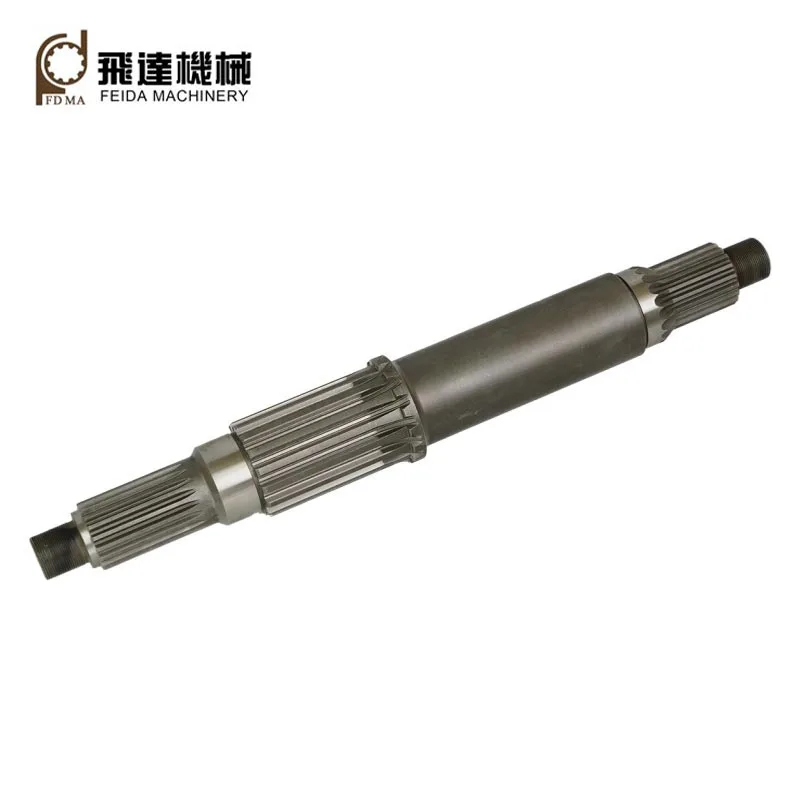

Шліцавыя валы

Шліцавыя валы, створаныя на заводзе Feida Machinery, - гэта механічныя кампаненты, якія маюць выступы або зубцы і функцыя шляхам злучэння з канаўкамі ў спалучаных кампанентах, перадаючы крутоўны момант на спалучаныя кампаненты. перадаючы крутоўны момант, яны таксама выконваюць такія функцыі, як паглынанне перакосаў, павышэнне трываласці, памяншэнне вібрацыі і шум, спрашчэнне зборкі і разборкі, восевае слізгаценне і г.д.

Два распаўсюджаных тыпу

1. Прамавугольныя: з-за іх прамых зубоў з прастакутнымі (плоскімі) верхавінамі і каранямі яны маюць перавагі простая канструкцыя, нізкі кошт вытворчасці, лёгкая апрацоўка і праверка.
2. Эвольвентныя: яны маюць эвольвентныя крывыя (падобныя да зубоў шасцярні), закругленыя карані зубоў, аднастайны крок, што прыводзіць да функцыя самацэнтравання, высокая грузападымальнасць, высокая трываласць і ўзаемазаменнасць.

Асноўны параметр

Модуль: M0,5-5
Ацэнка дакладнасці: ISO/DIN 6-10
Колькасць зубоў: чым больш зубоў, тым вышэй грузападымальнасць
Кут націску: агульныя значэнні - 30, 37,5 і 45 градусаў.
Меншы кут націску дае больш высокую грузападымальнасць; большыя куты лепш падыходзяць для слізгальных злучэнняў.
Дыяметр кроку: тэарэтычная базавая акружнасць.

Ужыванне

Эвольвентныя шлицевые валы падыходзяць для злучэнняў з вялікімі нагрузкамі, высокімі патрабаваннямі да дакладнасці цэнтравання і вялікімі памеры. Як правіла, яны выкарыстоўваюцца ў шырокім спектры прымянення, напрыклад, у аўтамабільных сілавых сістэмах, рулявое кіраванне механізмаў, лодачных рухавікоў, вінтавых сістэм, лябёдак, авіяцыйных рухавікоў, скрынак перадач, дыферэнцыялаў, раздатачных скрынак і інш.

Пасля больш чым 30 гадоў распрацоўкі Feida Machinery мае тры заводы: адзін па вытворчасці механічных трансмісій кампаненты, адзін для індывідуальных прэцызійных дэталяў, а другі для дэталяў з ліставога металу. Мы можам вырабляць высакаякасныя сплайн валы з выкарыстаннем метадаў апрацоўкі шпліц з ЧПУ (напрыклад, фрэзераванне, фармаванне, працяжка, шліфаванне і г.д.) і высокай якасці сырыя матэрыялы (напрыклад, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 і інш.).

Увесь працэс апрацоўкі

Сыравіна → Коўка → Такарная апрацоўка → Шліцавая апрацоўка → Фрэзераванне → Тэрмаапрацоўка → Шліфаванне → Кантроль → Упакоўка і дастаўка

Асноўнае вытворчае абсталяванне

Дзякуючы больш чым 30-гадоваму распрацоўцы, Feida Machinery мае поўны набор перадавых вытворчасцей абсталяванне, у т.л Такарны станок з ЧПУ, рэдуктар з ЧПУ, шасцярнёвы станок з ЧПУ, станкі для стрыжкі шасцярэнь з ЧПУ, шпліц-працяжны станок з ЧПУ, шасцярня з ЧПУ шліфавальны станок з ЧПУ апрацоўвае цэнтр і г.д.

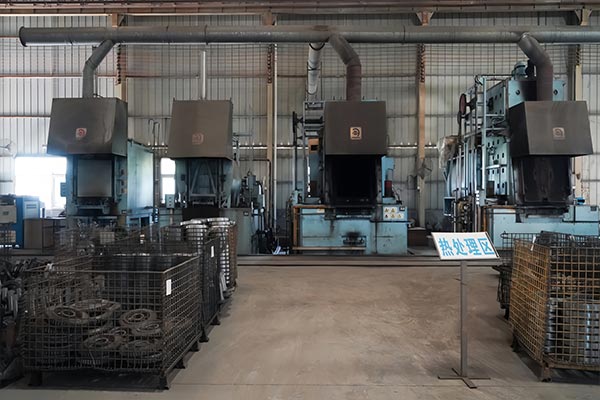

Цеплавая апрацоўка

Нашы працэсы тэрмічнай апрацоўкі ўключаюць загартоўку і адпуск, науглероживание і загартоўку, высокачашчынную загартоўку, карбанітрыдаванне, азатаванне і г. д. Праз тэрмічную апрацоўку механічныя ўласцівасці нашых шліцавых валаў могуць быць аптымізаваны вельмі добра.

FAQ

Як вы гарантуеце якасць прэцызійных дэталяў?

Feida прайшла сертыфікацыю сістэмы менеджменту якасці ISO:2015.
Мы ўкараняем шматступеньчатую сістэму кантролю якасці (QC):
Першапачатковая праверка артыкула (FAI): поўная праверка памераў перад пачаткам масавай вытворчасці.
Кантроль якасці ў працэсе (IPQC): праверкі выбаркі кожныя 2–3 гадзіны падчас працэсу апрацоўкі.
100% канчатковая праверка: перад упакоўкай кожная частка праходзіць апошнюю праверку памераў і аздаблення паверхні.

Як вашы пасляпродажныя паслугі?

Мы стварылі комплексную сістэму пасляпродажнага абслугоўвання, якая забяспечвае своечасовую тэхнічную падтрымку і рашэнні каб гарантаваць, што кліенты не будуць турбавацца падчас выкарыстання.
